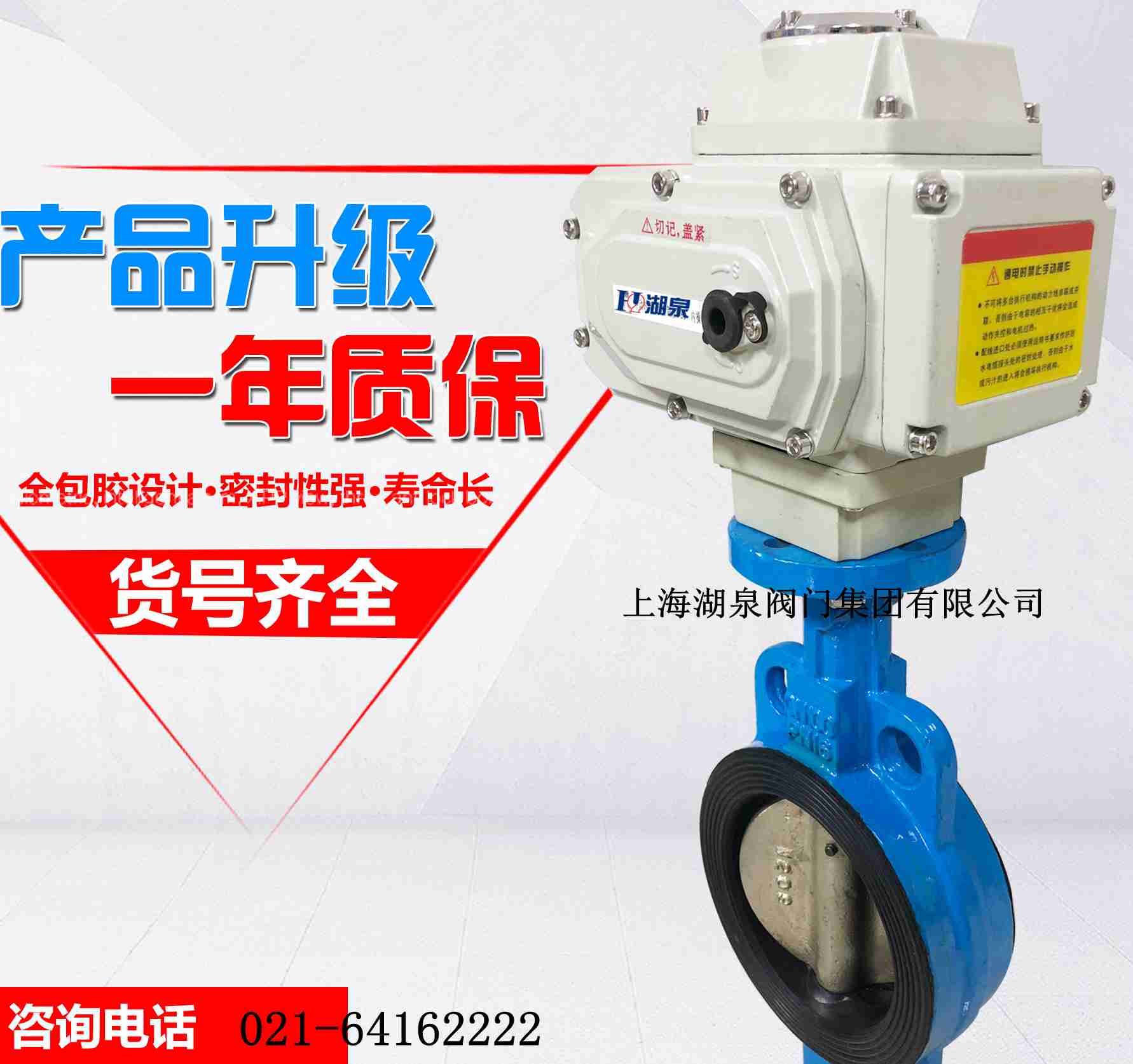

電動蝶閥D971-10,DN200的材質及主要連接尺寸
[ 2025-12-24 ]
電動蝶閥D971-10,DN200的材質及主要連接尺寸是許多工業領域關注的重要技術參數之一。該型號蝶閥作為一種常見的流體控制設備，以其高效、密封性能好且操作簡便而受到廣泛應用。本文將對其材質及連接尺寸進行詳細介紹，以便用戶更好地了解和使用它。
首先，從材質方面來看，電動蝶閥D971-10,DN200通常采用高品質的鑄鐵、不銹鋼或球墨鑄鐵作為閥體的主要材料。這些材料具有良好的抗腐蝕性能和機械強度，可以承受多種復雜的工作環境。閥板多采用不銹鋼或鍍鎳材料，具有較高的耐磨性和抗腐蝕性，從而確保閥門長期使用不易損壞。同時，閥座部分通常使用耐高溫、抗壓性能優良的橡膠材料，比如EPDM或PTFE。這些材質的選擇因工作介質和環境要求而有所不同，以確保達到最佳密封效果和使用壽命。
其次，該型號的主要連接尺寸也是安裝和選型時的重要參考依據。DN200表示該蝶閥的公稱直徑為200毫米，適用于較大流量的管道系統。其法蘭連接方式通常符合國際標準，如ISO、GB等標準。根據相關數據，法蘭外徑約為340毫米，法蘭孔距約為295毫米，螺栓孔數為8個，螺栓孔直徑通常為18毫米。此外，閥門的結構長度（即面到面的長度）約為180毫米，符合通用設計要求。這些尺寸參數確保了該蝶閥可以與標準管道連接，方便安裝和維護。
具體功能特點如下：
- 啟閉與調節：通過電動執行器驅動蝶板旋轉90°，快速實現閥門的開啟或關閉，并可調節流量大小。

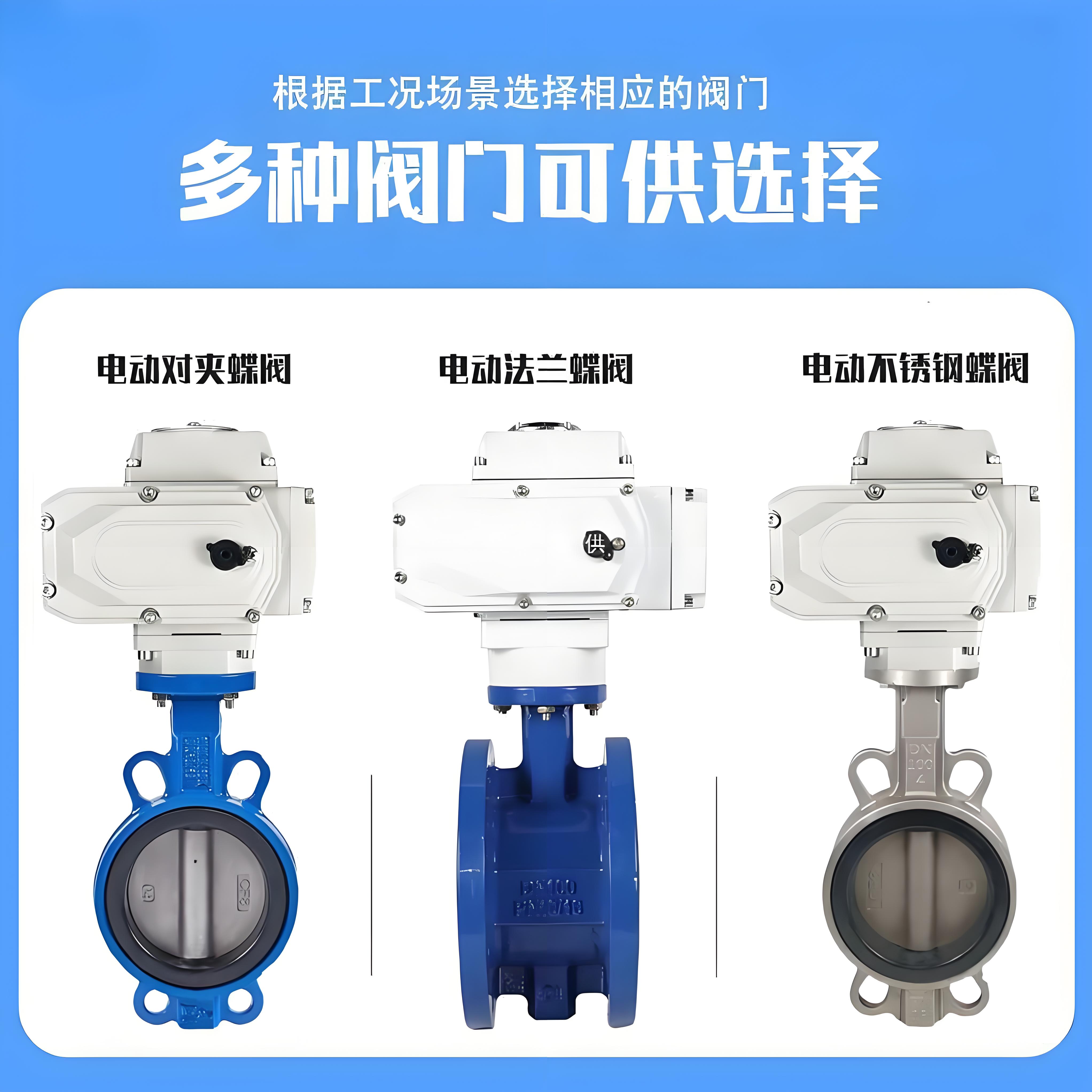

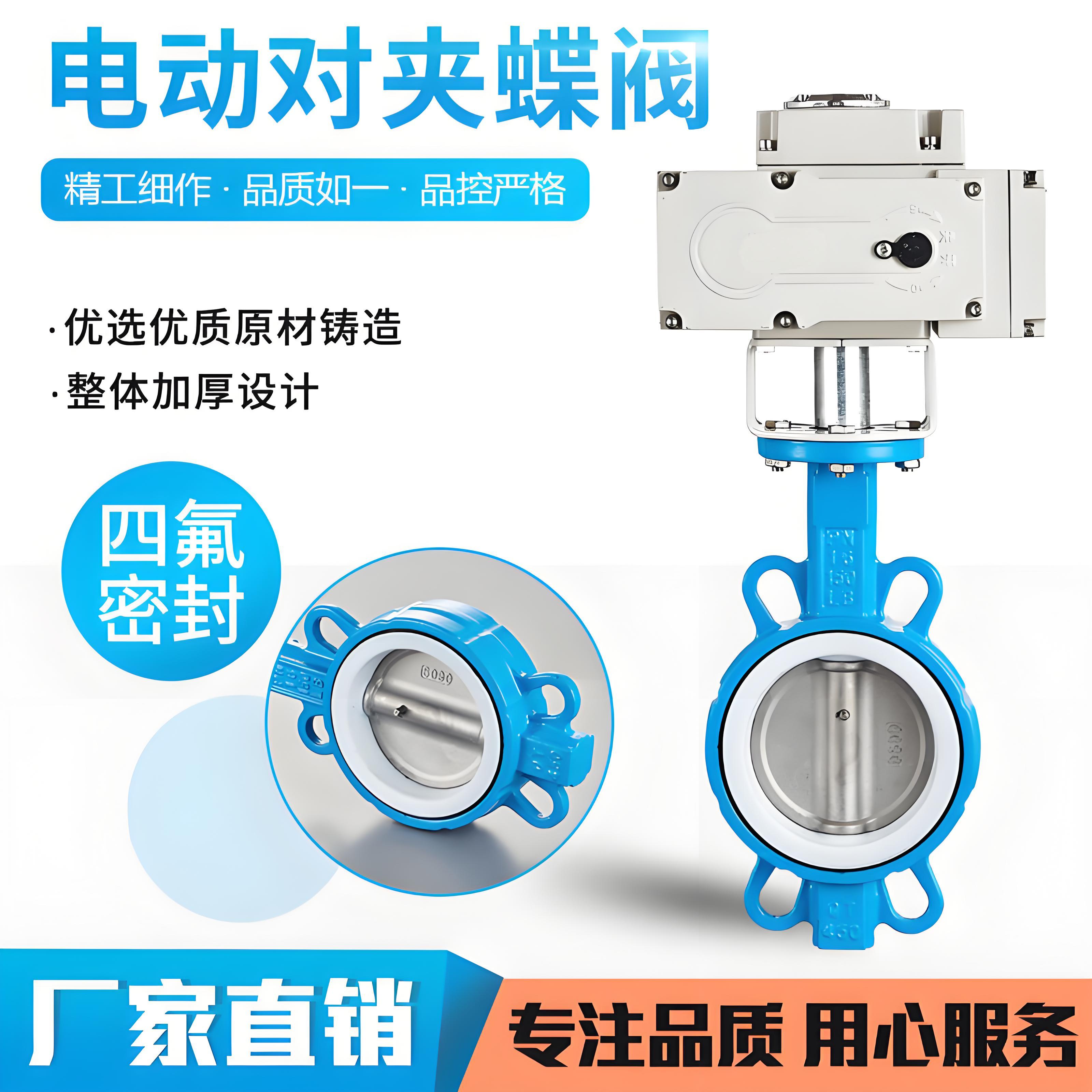

- 結構優勢：采用對夾式設計，結構緊湊、重量輕，安裝空間小，且操作扭矩小，開關省力。
- 應用廣泛：適用于水處理、化工、電力、石油、給排水等多種行業，能處理水、蒸汽、油品、腐蝕性介質等。
- 智能控制：支持遠程無線遙控或智能調節，便于自動化系統集成。
其核心功能包括：
流量調節與截流：通過電動執行器驅動閥板旋轉90°，實現對氣體、液體（如水、油品、天然氣）等介質流量的精確調節或完全截斷，適用于自動化控制系統。
雙向密封與零泄漏：采用軟密封（如橡膠、四氟圈）或硬密封結構，具備雙向密封能力，可在常溫潔凈介質中實現低泄漏（可達0.01%），高溫高壓工況下可選三偏心硬密封設計。
智能控制與保護：配備電動執行器，支持4-20mA信號調節、開關到位指示及過載保護功能，電源可選AC110-380V或DC24V，部分型號集成智能模塊實現遠程監控。
結構緊湊與操作便捷：設計輕巧，啟閉迅速，操力矩小，可任意位置安裝，維修方便；對夾連接方式節省空間，適用于含顆粒或纖維的介質工況。
耐腐蝕與適應性：閥體材質可選不銹鋼（如CF8/304、CF8M/316）、鑄鐵等，密封材料耐弱腐蝕或老化，適用于食品、環保、化工、電力等行業，工作溫度范圍通常為-20℃至+150℃。
