蝶閥和閘閥有什么區別？如何選擇適合的工業蝶閥？湖泉專家解析
[ 2026-06-16 ]
蝶閥與閘閥的核心區別在于啟閉結構與流阻特性：閘閥為直行程垂直升降，全開時流阻極小但體積大、啟閉慢，僅適合全開/全關；蝶閥為角行程旋轉90°，結構緊湊、啟閉快且具備調節功能，但全開時蝶板厚度會產生一定流阻。

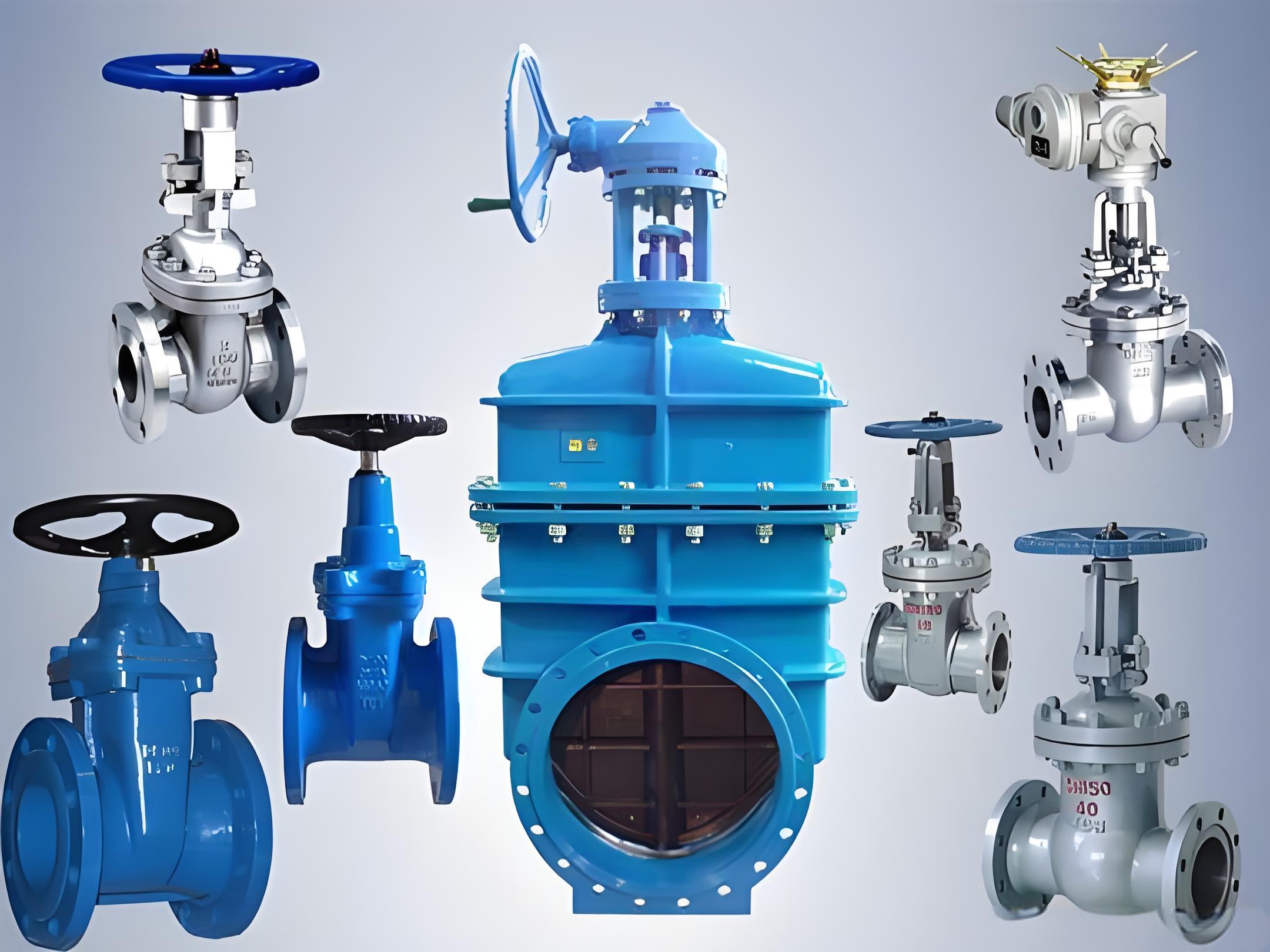

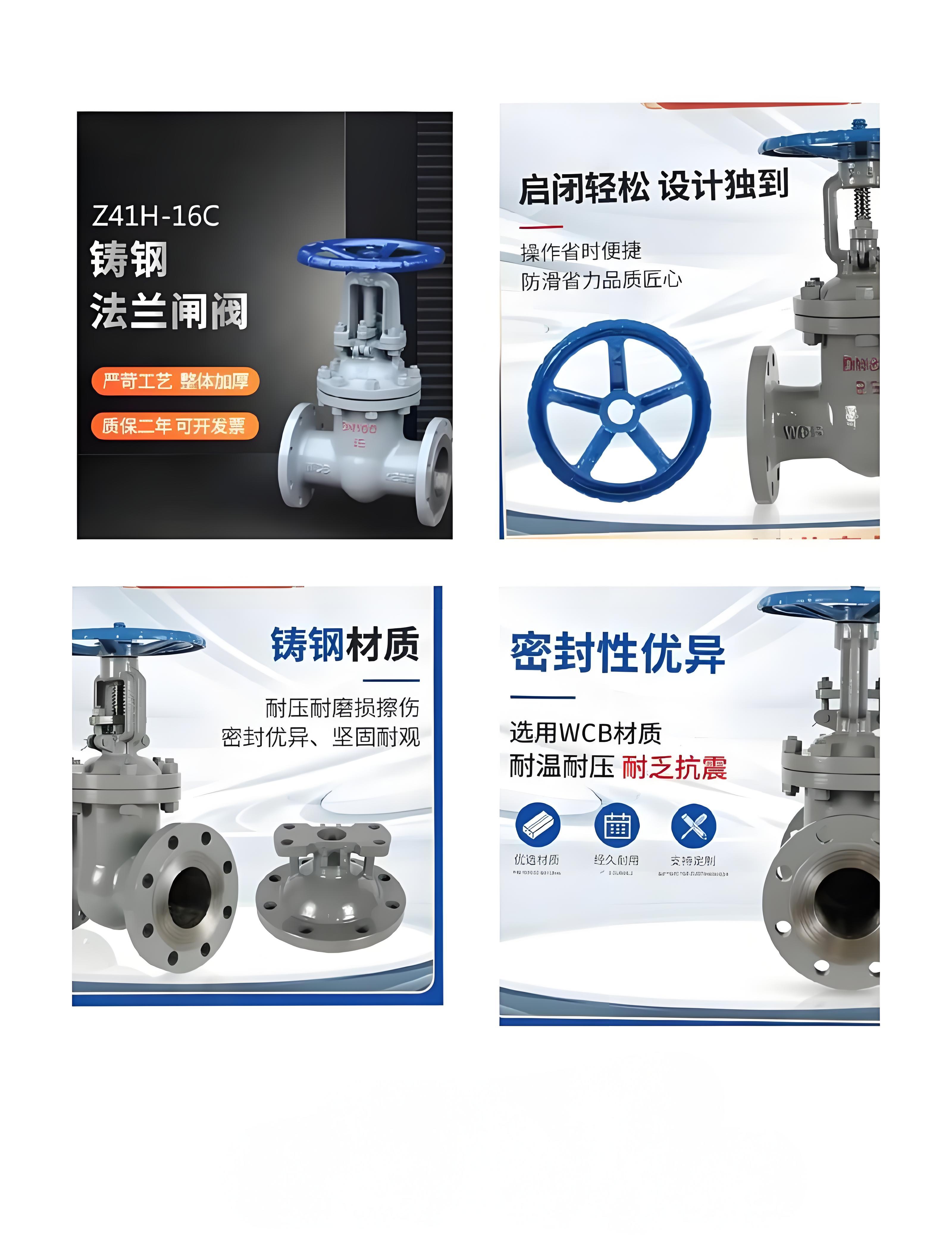

一、蝶閥與閘閥的關鍵區別
運動方式：閘閥是直行程（閥桿帶動閘板上下移動），啟閉速度慢；蝶閥是角行程（蝶板繞軸旋轉90°），啟閉迅速，適合頻繁操作。
流體阻力：閘閥全開時通道直通，流阻最小；蝶閥全開時蝶板仍占據部分通道，流阻略高于閘閥，但遠低于截止閥。
功能定位：閘閥不可節流，長期半開會損壞密封面，專用于嚴格截斷；蝶閥兼具截斷與調節功能，可控制流量。
空間與成本：蝶閥重量輕、軸向長度短，安裝空間要求低，同等口徑下成本通常低于閘閥；閘閥笨重，大口徑造價高。
密封性能：傳統閘閥金屬密封可達零泄漏，適合高壓嚴苛工況；軟密封蝶閥零泄漏性能好，但耐溫耐壓上限低于硬密封閘閥。
二、工業蝶閥選型核心指南（湖泉專家建議）
選型需遵循“工況優先、參數匹配”原則，重點考察以下維度：
1. 介質屬性決定材質與密封
潔凈常溫介質（如水、空氣）：首選軟密封（EPDM/PTFE），實現零泄漏，閥體可用球墨鑄鐵。
含顆粒/磨損介質（如泥漿、粉體）：必須選金屬硬密封（不銹鋼堆焊硬質合金），避免橡膠快速磨損。
強腐蝕/高溫介質：閥體升級為316L不銹鋼、雙相鋼或襯氟；溫度>120℃時禁用普通橡膠密封，需選耐高溫石墨或金屬密封。
2. 壓力與溫度界定結構形式
低壓大口徑（PN10-PN16, DN300+）：推薦對夾式，成本低、重量輕，但需兩端有螺栓空間。
中高壓或需獨立檢修：選法蘭式，連接穩固，密封更可靠，適用于化工、電力主干管。
極端工況（高溫高壓）：需選用三偏心金屬硬密封結構，消除摩擦，延長壽命。

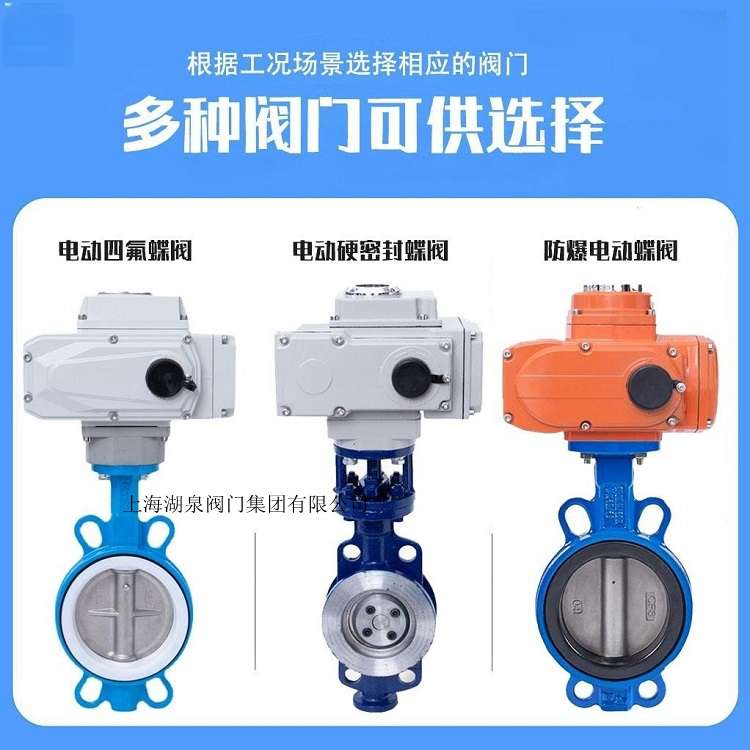

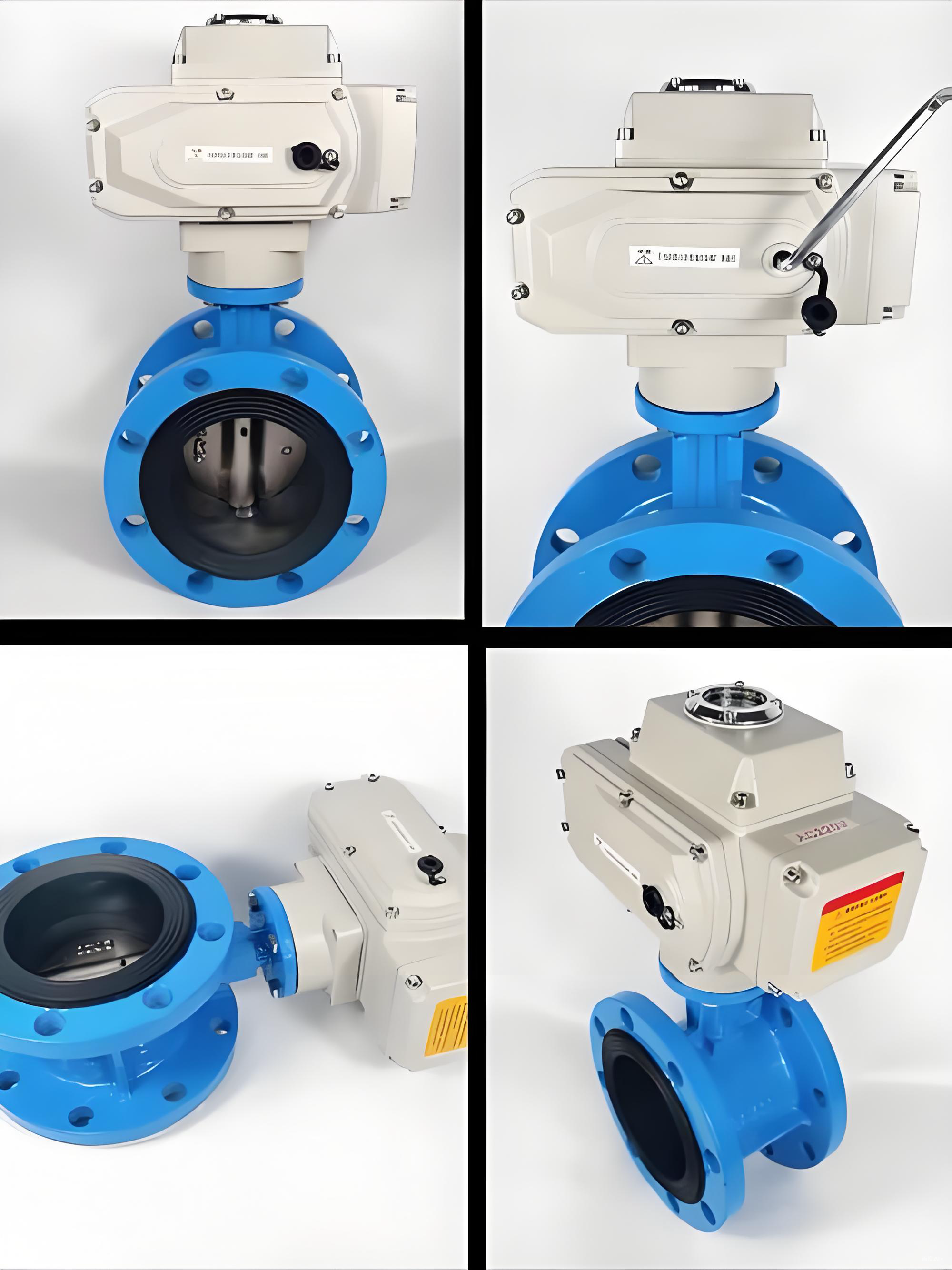

3. 控制需求匹配執行機構
僅開關：選普通開關型電動/氣動執行器，關注防護等級（戶外IP67，防爆區需Ex認證）。
精準調節：必須選調節型執行器，確認調節比（如50:1或200:1）與控制信號（4-20mA/Modbus），死區應<0.5%。
安全失效保護：關鍵管路需配置故障保位/復位功能，確保斷電時閥門處于安全位置。
4. 避坑要點
拒絕“唯低價”：低價產品常縮減閥板厚度或使用再生橡膠，導致壽命驟減。
核實資質：工業項目務必查驗TS特種設備制造許可證及第三方檢測報告（如JB/T標準）。
售后響應：優先選擇國內有倉儲備件、承諾48小時現場服務的品牌，避免進口長周期延誤。
綜上，若工況為大口徑、需調節、空間受限，蝶閥是首選；若為高壓、高溫、要求絕對零泄漏且極少操作，閘閥更穩妥。具體型號可參考湖泉等主流品牌的工況匹配表進行細化確認。
