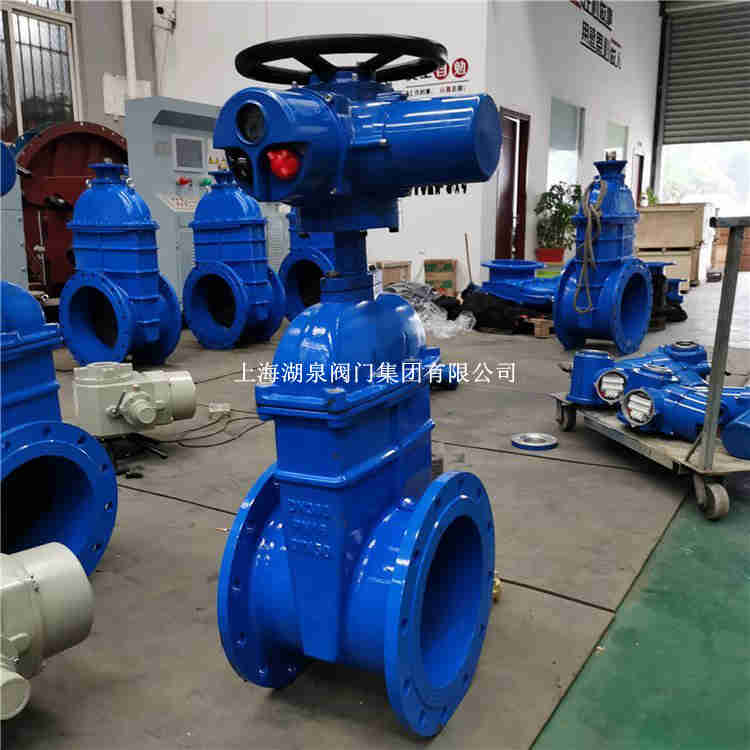

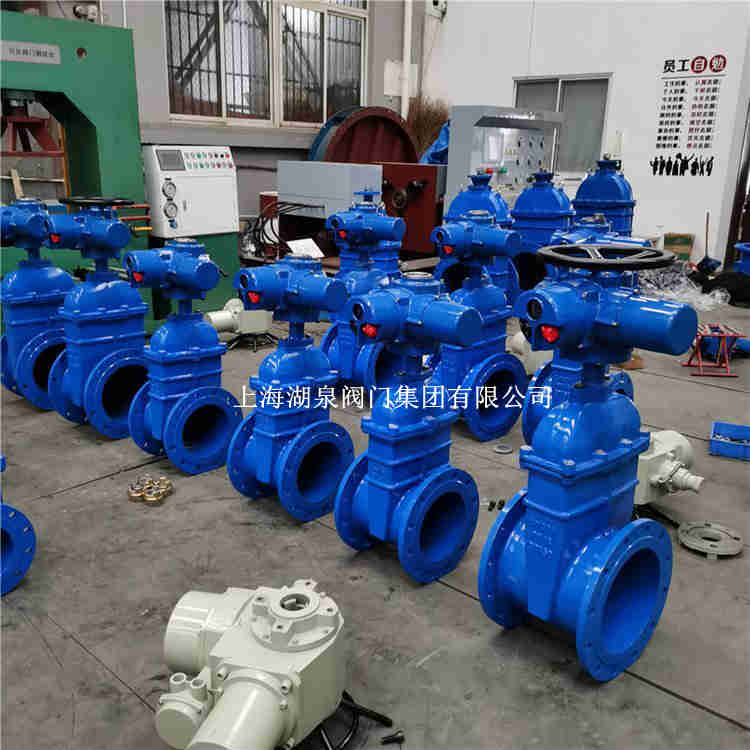

上海湖泉閥門集團有限公司dn300電動閘閥的尺寸和圖片DN(15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200)。NPS(1/2"、3/4"、1"、1 1/4"、1 1/2"、2"、2 1/2"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48")。

1、保溫閘閥BZ41W-16P：以下規格和型號保溫閘閥BZ41W-16P、BZ41W-25P、 BZ41W-40P、BZ41F-16P、BZ41F-25P、BZ41F-40P、BZ41H-16C、BZ41H-25、BZ41H-40 DN15、 DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、 DN300；

2、波紋管密封閘閥BZ41W-16P：以下規格和型號波紋管密封閘閥WZ41H-16C、 WZ41H-25、WZ41H-40、WZ41H-64、WZ41H-100、WZ41H-160、WZ41W-16P、WZ41W-25P、 WZ41W-40P、WZ41W-64P、WZ41W-100P、WZ41W-160P、WZ41W-16R、WZ41W-25R、WZ41W-40R、 WZ41W-64R、WZ41W-100R、WZ41W-160R、WZ61H-16C、WZ61H-25、WZ61H-40、WZ61H-64 DN15、 DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、 DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800；

3、上海湖泉不銹鋼電動閘閥Z941W-16P：以下規格和型號不銹鋼電動法蘭閘閥 Z941W-10P、Z941W-16P、Z941W-25P、Z941W-40P、Z941W-64P、Z941W-10R、Z941W-16R、 Z941W-25R、Z941W-40R、Z941W-64R DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、 DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、 DN700、DN800；

 4、不銹鋼法蘭閘閥Z41W-16P：以下規格和型號不銹鋼閘閥Z41W-10P、Z41W-16P、 Z41W-25P、Z41W-40P、Z41W-10R、Z41W-16R、Z41W-25R、Z41W-40R、Z41W-16RL、Z41W25RL、Z41W-40RL DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600；

5、襯氟閘閥：本廠可生產以下規格和型號襯氟閘閥Z41F46-10C、Z41F46-16C、Z41F46-16C、 Z41F46-10P、Z41F46-16P、Z41F46-25P、Z41F4-10C、Z41F4-16C、Z41F4-16C、Z41F4-10P、Z41F4- 16P、Z41F4-25P DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500；

6、彈性座封閘閥Z41X-16：本廠可生產以下規格和型號軟密封明桿閘閥：Z41X-10、Z41X-16、Z41X-10C、Z41X-16C、Z41X-25C DN50、DN65、DN80、DN100、DN125、DN150、DN200、 DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、 DN1200；詳細參數和價格，請聯系我司，謝謝！ 7、彈性座封閘閥Z45X-16：本廠可生產以下規格和型號軟密封暗桿閘閥：Z45X-10、Z45X-16、 Z45X-10C、Z45X-16C、Z45X-25C DN50、DN65、DN80、DN100、DN125、DN150、DN200、 DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、 DN1200；

 dn300電動閘閥的尺寸和圖片主要技術參數

公稱通徑 DN	L	D	D1	D2	b	F	Z-d	H	電動裝置 Electirc dewice	WT(Kg)
Z940H Z941Y-16C   Z940 Z941Y-16P   Z940 Z941Y-16R   Z940 Z941W-16P   Z940 Z941W-16R   Z940 Z941Y-16I
40	200	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	265	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	989	52	5	24-41	2643	DZW350	1845


 dn300電動閘閥的尺寸和圖片主要技術參數

公稱通徑 DN	L	D	D1	D2	b	f	Z-d	H	電動裝置 Electirc dewice	WT(Kg)
Z940H Z941Y-25C   Z940 Z941Y-25P   Z940 Z941Y-25R   Z940 Z941W-25P   Z940 Z941W-25R   Z940 Z941Y-25I
40	200	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	425	425	370	332	36	3	12-30	1343	DZW45	390
300	450	485	430	390	40	4	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW 90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZW120	1228
600	80	840	770	718	56	5	20-41	2432	DZW180	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923


 dn300電動閘閥的尺寸和圖片主要技術參數

公稱通徑 DN	L	D	D1	D2	b	F	Z-d	f	f2	H	電動裝置 Electirc dewice	WT(Kg)
Z940H Z941Y-40   Z940 Z941Y-40P    Z940 Z941Y-40R    Z940 Z941W-40P   Z940 Z941W-40R   Z940 Z941Y-40I
40	200	145	110	85	18	18	4-18	3	4	617	DZW15	46
50	250	160	125	100	20	20	4-18	3	4	665	DZW20	58
65	280	180	145	120	110	22	8-18	3	4	680	DZW20	68
80	310	195	160	135	121	22	8-18	3	4	752	DZW20	80
100	350	230	190	160	150	24	8-23	3	4.5	846	DZW30	18
150	450	300	250	218	204	30	8-25	3	4.5	1087	DZW45	258
200	550	375	320	282	260	38	12-30	3	4.5	1243	DZW45	366
250	650	445	385	345	313	42	12-34	3	4.5	1429	DZW60	472
300	750	510	450	408	364	46	16-34	4	4.5	1608	DZW90	673
350	850	570	510	465	422	52	16-34	4	5	1738	DZW90	804
400	950	655	585	535	474	58	16-41	4	5	1897	DZW120	1081
450	1050	680	610	560	524	60	20-41	4	5	2104	DZW180	1259
500	1150	755	670	612	576	62	20-48	4	5	2401	DZW18	1348
