手動閘閥改電動方案怎么改，怎么接線

[ 2024-07-15 ]

手動閘閥改電動方案怎么改，怎么接線？手動閘閥改電動方案主要涉及以下幾個步驟和考慮因素：確定合適的閥門和電動裝置。首先，需要確定手動閘閥的類型和規格，因為閥門的結構決定了電動裝置的運行方式。根據閥門的運行方式選擇合適的電動裝置類型，如角行程、直行程或多轉式。選購電動支架和電動執行器。根據手動閥門的尺寸選購合適的電動支架和電動執行器。電動支架應與手動閘閥匹配，采用螺紋或法蘭連接方式。同時，選擇智能型電動執行器，并測量連接安裝尺寸。拆卸手輪及其連接部件。使用工具將手輪拆除，并加裝上做好的電動支架，清潔連接部位以確保表面光滑。安裝電動執行器。根據電動執行器的安裝說明，在閘閥上固定電動執行器的支架。然后，根據傳動機構的特點和安裝要求，調整并安裝傳動機構。確定電動裝置的控制方式。普通電動裝置僅具有簡單的開關顯示功能，需要外部控制箱進行操作。機電一體化電動裝置則具有自帶的控制箱和液晶顯示器，可實現開關量控制和模擬量反饋。確定相關參數。如使用電壓、閥門開關時間等，以確保閥門的正常啟閉。通過綜合考慮這些因素，可以將手動閘閥成功改裝為符合實際需求的電動閥門裝置。如果您沒有經驗或知識不足，請務必請專業人士幫忙進行改造工作。

在選擇電動執行器時，需要根據閘閥的型號和規格進行選型，以確保電動執行器可以適配手動閘閥，并能夠滿足需要的扭矩和控制要求。在安裝時，需要根據手動閘閥的結構特點和安裝環境進行合理的安裝，確保電動執行器與手動閘閥之間的傳動部件緊密配合，以實現電動控制。

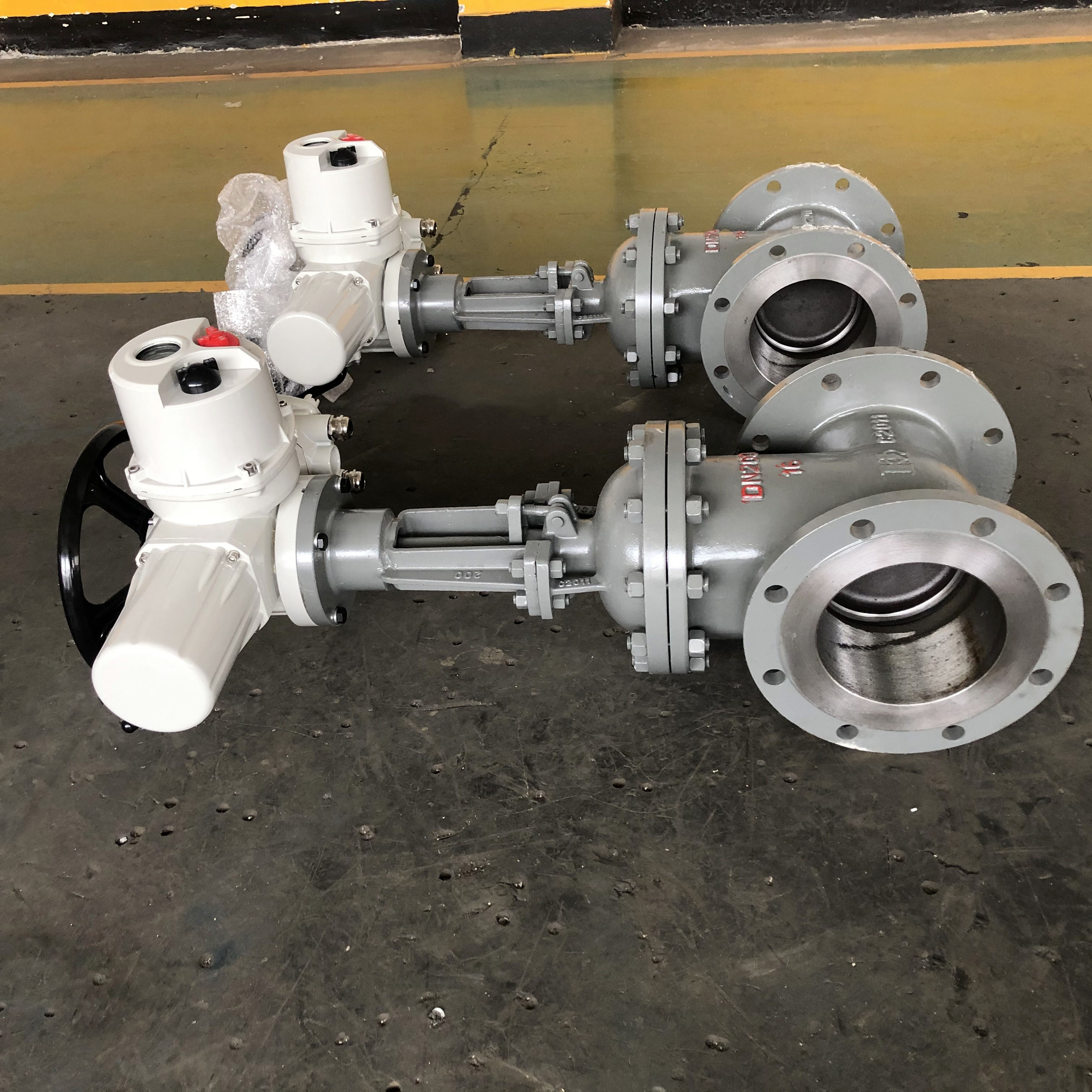

手動閥

電動執行器的控制系統設計包括控制箱、控制電路、信號傳輸等方面。控制箱用于安裝電動執行器的電氣設備，控制電路用于控制電動執行器的啟停及方向調節，信號傳輸用于將運行狀態及其它信息反饋給操作者或其他設備。在設計時，需要根據具體要求確定控制方式、控制電源等參數，以使電動閘閥能夠滿足操作要求。
